Geberit Pluvia СИФОННАЯ СИСТЕМА ВНУТРЕННЕГО ВОДОСТОКА

МЕНЬШЕ ТРУБОПРОВОДОВ - БОЛЬШЕ ПРОИЗВОДИТЕЛЬНОСТЬ

Компания Geberit десятилетиями устанавливает стандарты для водосточных систем с помощью сифонной системы водостока Geberit Pluvia (Геберит Плувия). Очевидные преимущества говорят в пользу Geberit Pluvia:

Меньше количество воронок, благодаря высокой пропускной способности.
Больше свободы проектирования за счет меньшего количества стояков.
Максимально эффективное использование пространства за счет горизонтальных трубопроводов без уклона.

Проверенная и отработанная технология, высококачественные компоненты системы и компания Geberit в качестве вашего партнера обеспечивают надежную и бесперебойную работу.

Раздел Geberit Pluvia в онлайн каталоге

Почему выбирают Geberit Pluvia?

Гибкие возможности проектирования

Geberit Pluvia может применяться для разнообразных форм крыш.

Экономия материала

Большая производительность при меньшем диаметре труб, меньше воронок на крыше и меньше соединений.

Эффективное использование пространства

Поскольку системе не требуется уклон, Geberit Pluvia не ведет к потере полезного пространства.

Самоочищение системы

Высокие скорости воды в системе обеспечивают необходимую степень самоочищения и защиту от засоров и зарастания.

Компоненты системы Geberit Pluvia

От крыши до подземного трубопровода — идеально подобранные компоненты обеспечивают полную функциональность всей системы. Продуманные конструктивные решения и неизменно высокое качество материалов обеспечивают долговечность, безопасность и бесперебойную работу.

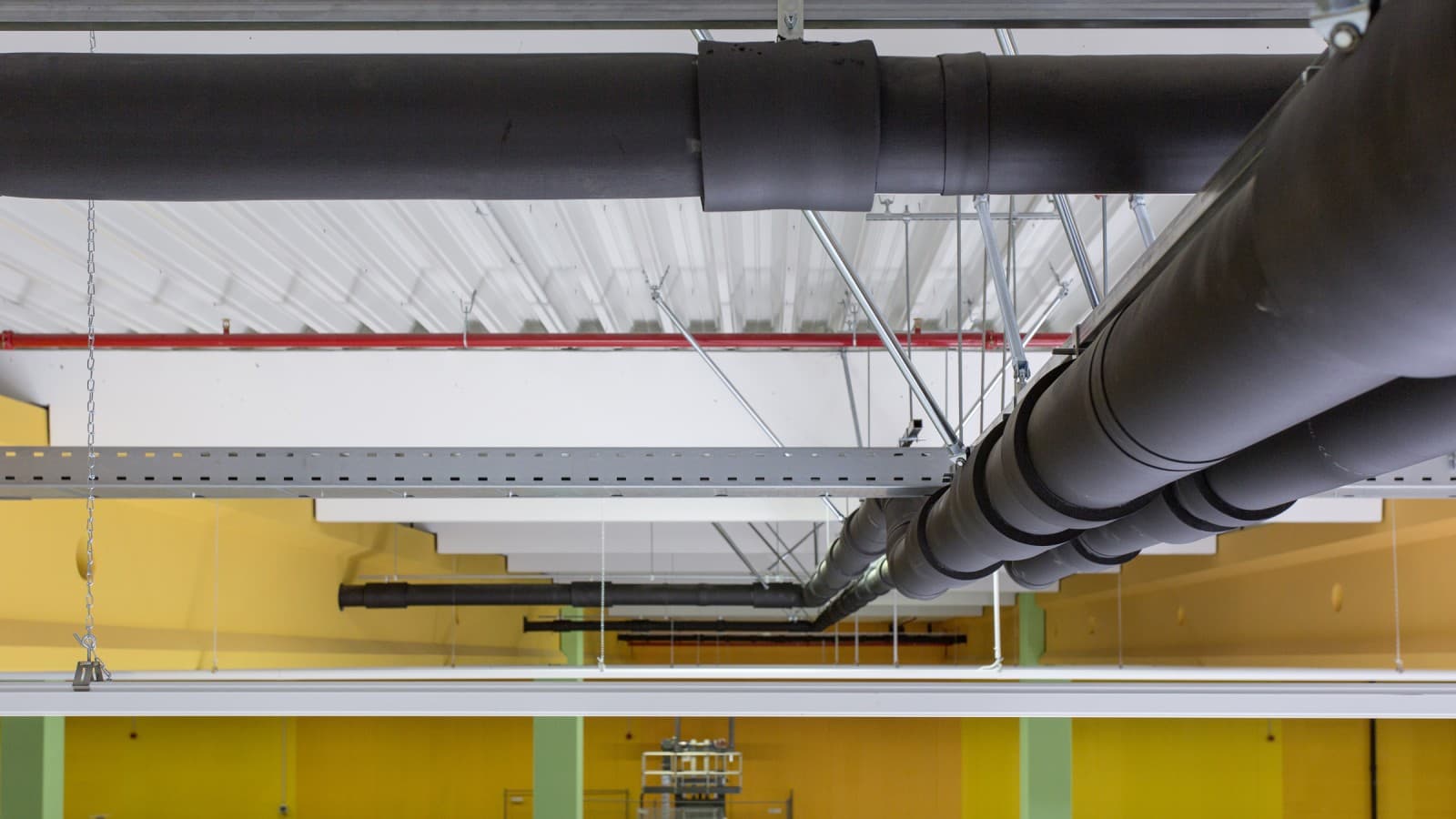

Трубы и фитинги Geberit PE

Geberit Pluvia кровельные воронки

Благодаря модульной конструкции и широкому ассортименту вариантов воронок Geberit Pluvia система подходит практически для любого варианта монтажа на больших зданиях и крышах.

Необходимые аксессуары доступны практически для всех сфер применения, что делает систему очень гибкой.

Преимущества:

Герметичное соединение благодаря фланцевому уплотнению Geberit EPDM
Каждая воронка проходит индивидуальную проверку на герметичность на заводе
Отсечной диск предотвращает поподание воздуха
Поворотные фиксаторы упрощают монтаж

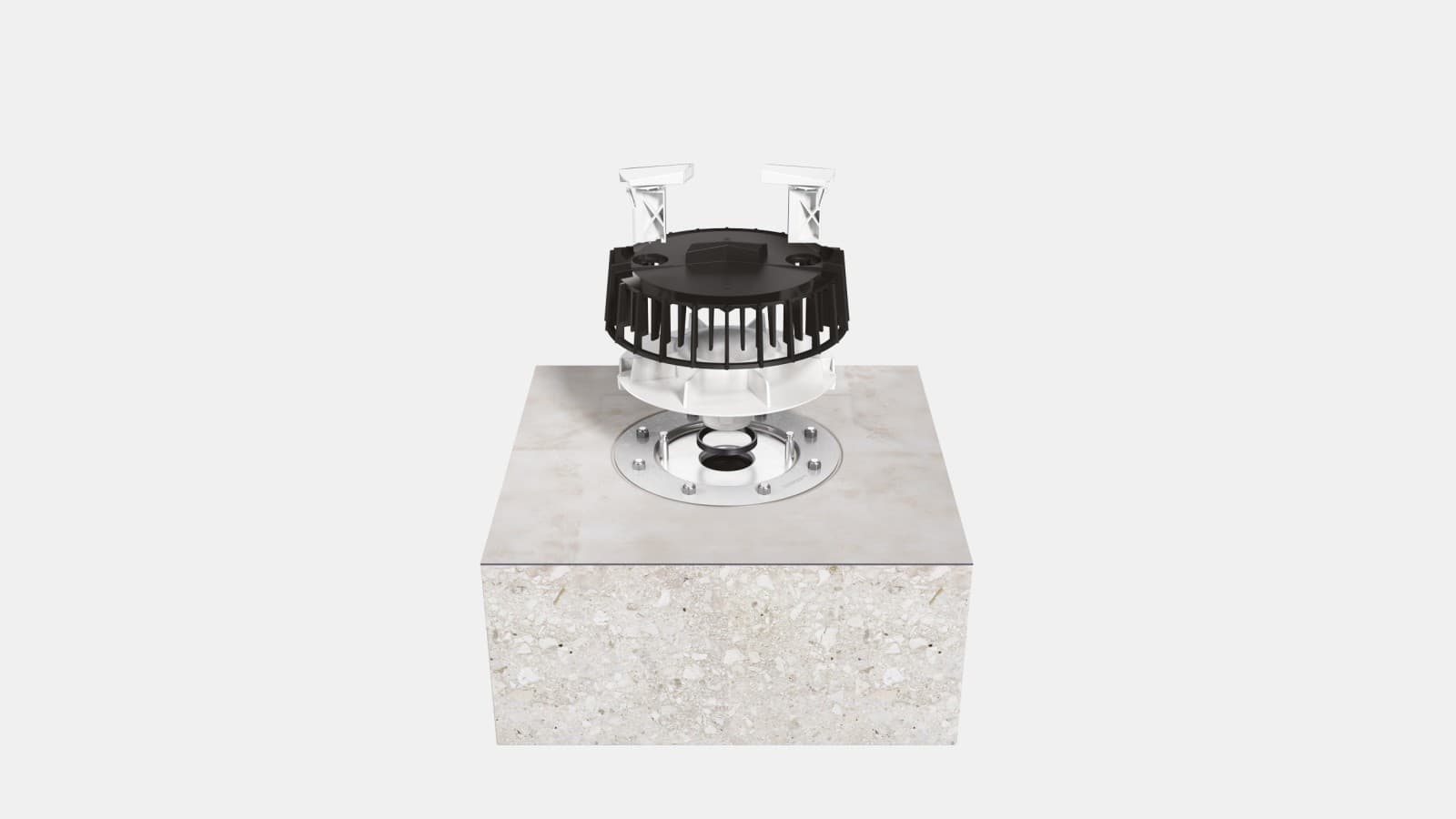

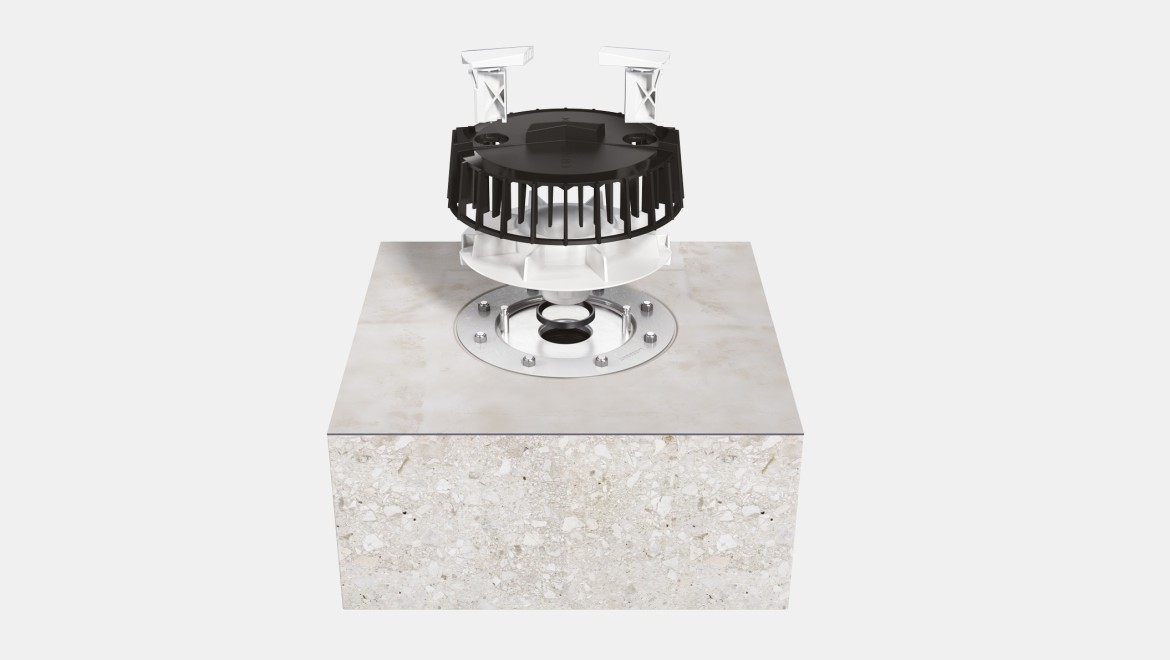

Аварийный перелив Geberit Pluvia: воронки Geberit Pluvia можно легко переоборудовать для использования в системе аварийного перелива.

Полный ассортимент воронок Geberit Pluvia можно изучить в онлайн каталоге

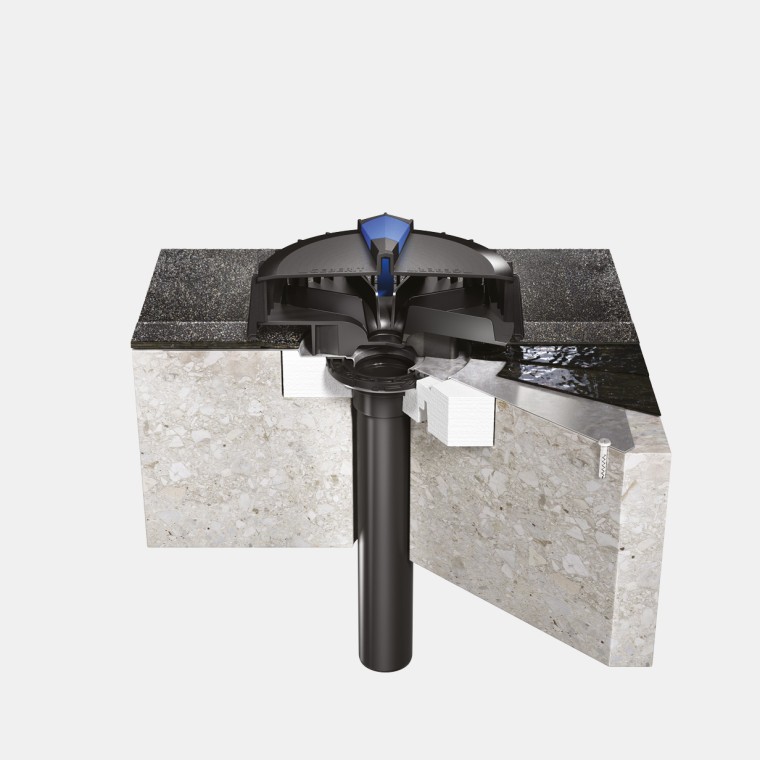

Пирог бетонной кровли с битумной гидроизоляцией с воронкой Geberit Pluvia

Бетонная кровля с битумной гидроизоляцией: Воронки для битумной и мембранной кровли устанавливаются непосредственно на кровельной кострукции во время строительства

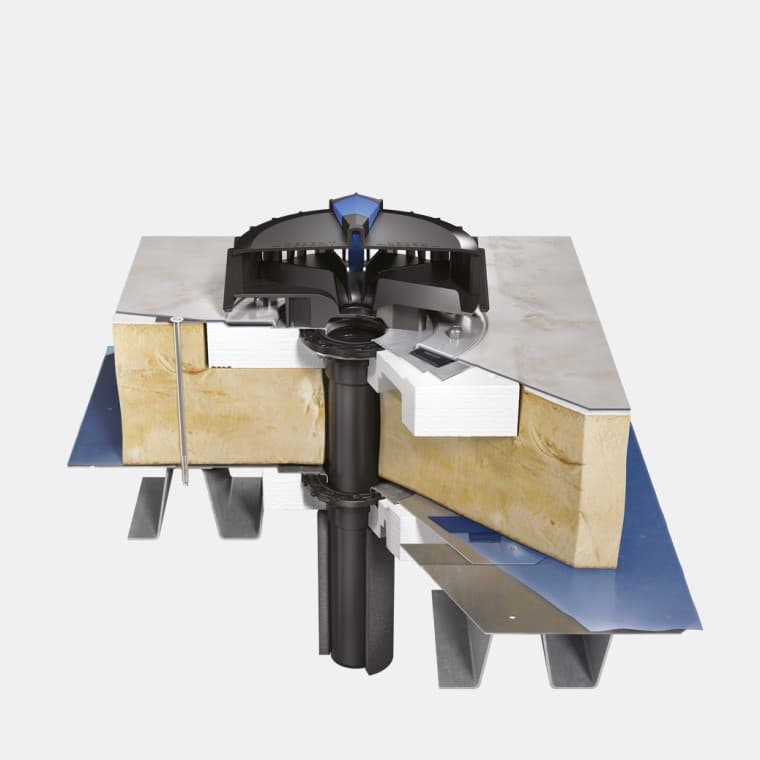

Пирог легкой кровли с утеплителем и мембраной и воронкой Geberit Pluvia

Легкие кровли получают преимущества благодаря низкой статической нагрузке благодаря системе Geberit Pluvia. Длинная соединительная труба также подходит для более толстых слоев изоляции, а пароизоляционное соединение Geberit можно использовать как с мембраной, так и с битумом.

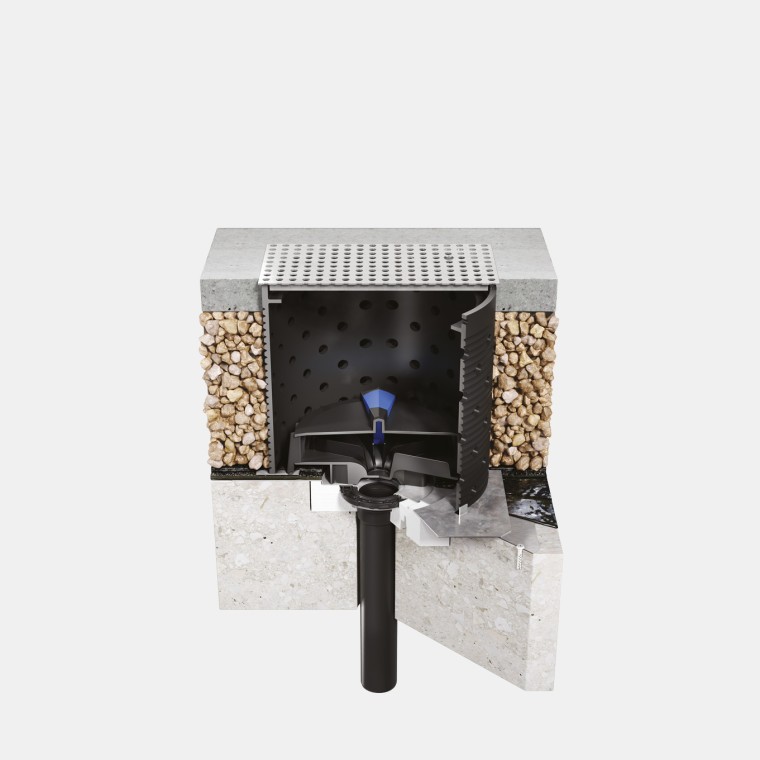

Пирог эксплуатируемой кровли с битумным слоем и воронкой Geberit Pluvia

Эксплуатируемая бетонная кровля с битумным слоем: Крыши с озеленением, по которым можно ходить или ездить, обладают эстетической привлекательностью и высокой функциональностью. Всё это можно реализовать с помощью Geberit Pluvia.

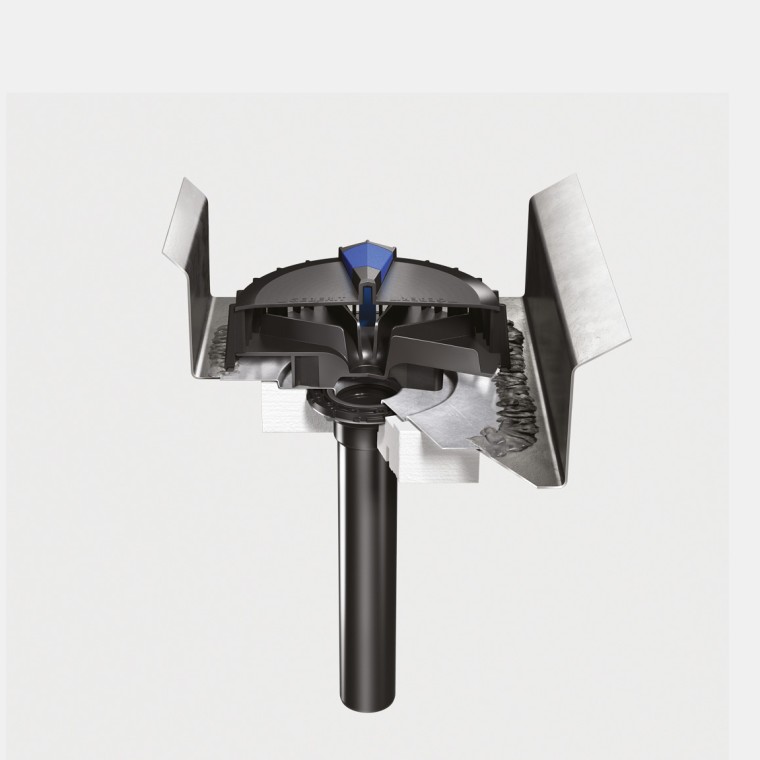

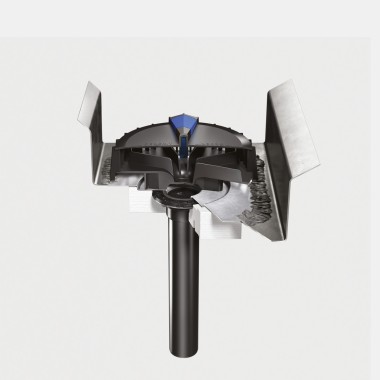

Монтаж сифонной водосточной системы Geberit Pluvia на крыше со стальным желобом

Кровля со стальным желобом: Благодаря компактной конструкции система Geberit Pluvia также подходит для установки в стальные желоба. В зависимости от материала изделия, система может быть установлена пайкой или с помощью фланцевого соединения.

Система креплений Geberit Pluvia

Для повышения безопасности и устойчивости горизонтальных трубопроводов доступна специальная система крепления. Она предотвращает передачу усилий, возникающих при тепловом расширении труб, на строительную конструкцию. Система крепления требует лишь минимального вмешательства в конструкцию здания, что делает её идеальной для использования на лёгких кровлях.

Преимущества:

Точки крепления требуются только на конструкции здания каждые 2,5 метра.
Можно легко установить с помощью молотка благодаря универсальным натяжным клиньям.
Крепление электросварной лентой позволяет определить точки крепления позже.
Идеально подходит для лёгких кровель, поскольку на конструкцию здания действуют лишь незначительные силы.

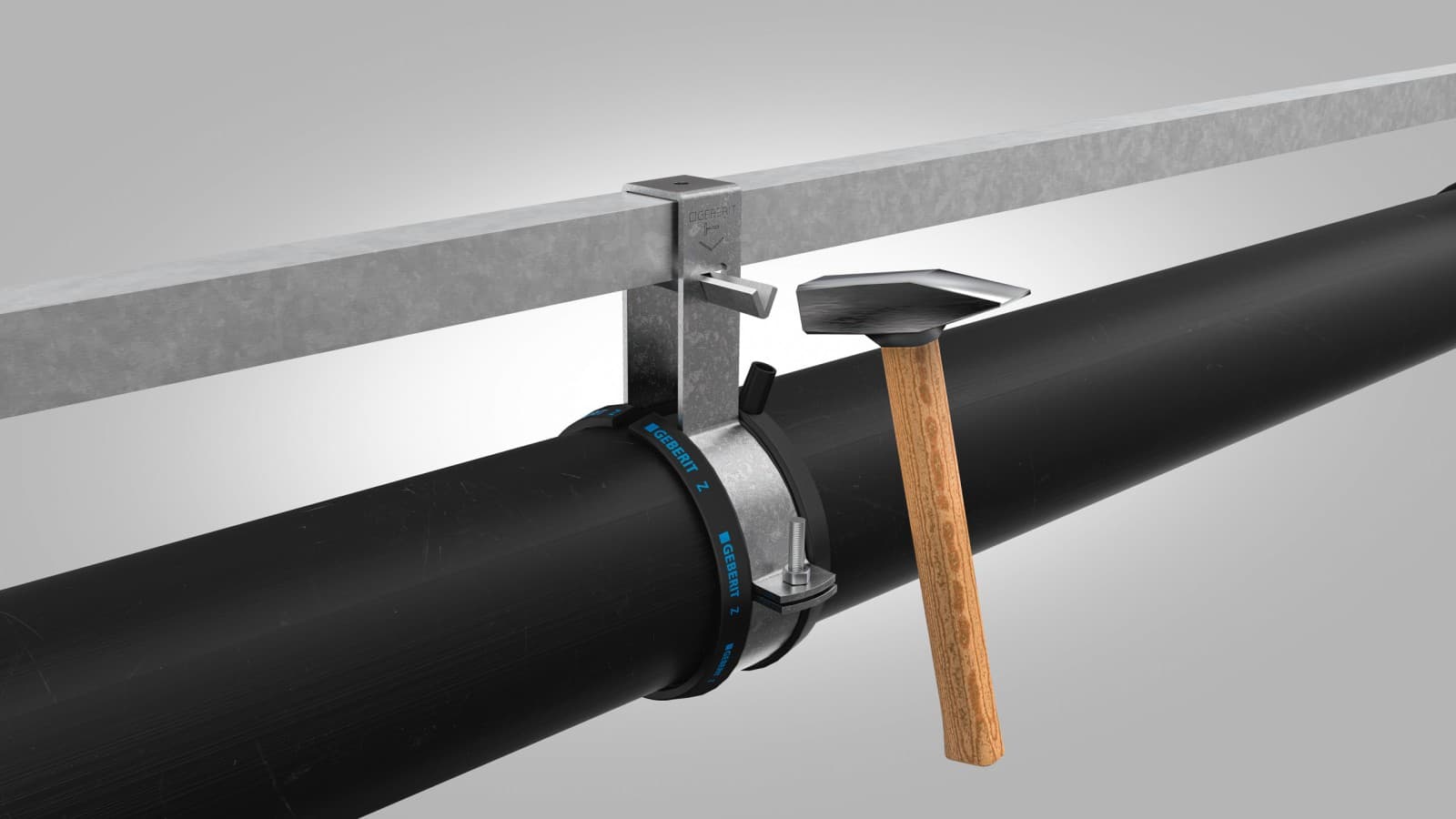

Geberit Pluvia: легкий монтаж без дополнительных инструментов

Хомуты и потолочные подвесы монтируются на опорную шину с помощью крепежных клиньев — дополнительные инструменты не требуются.

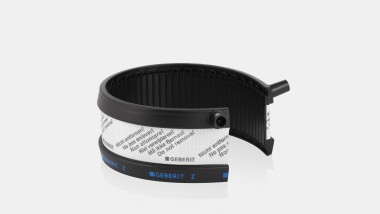

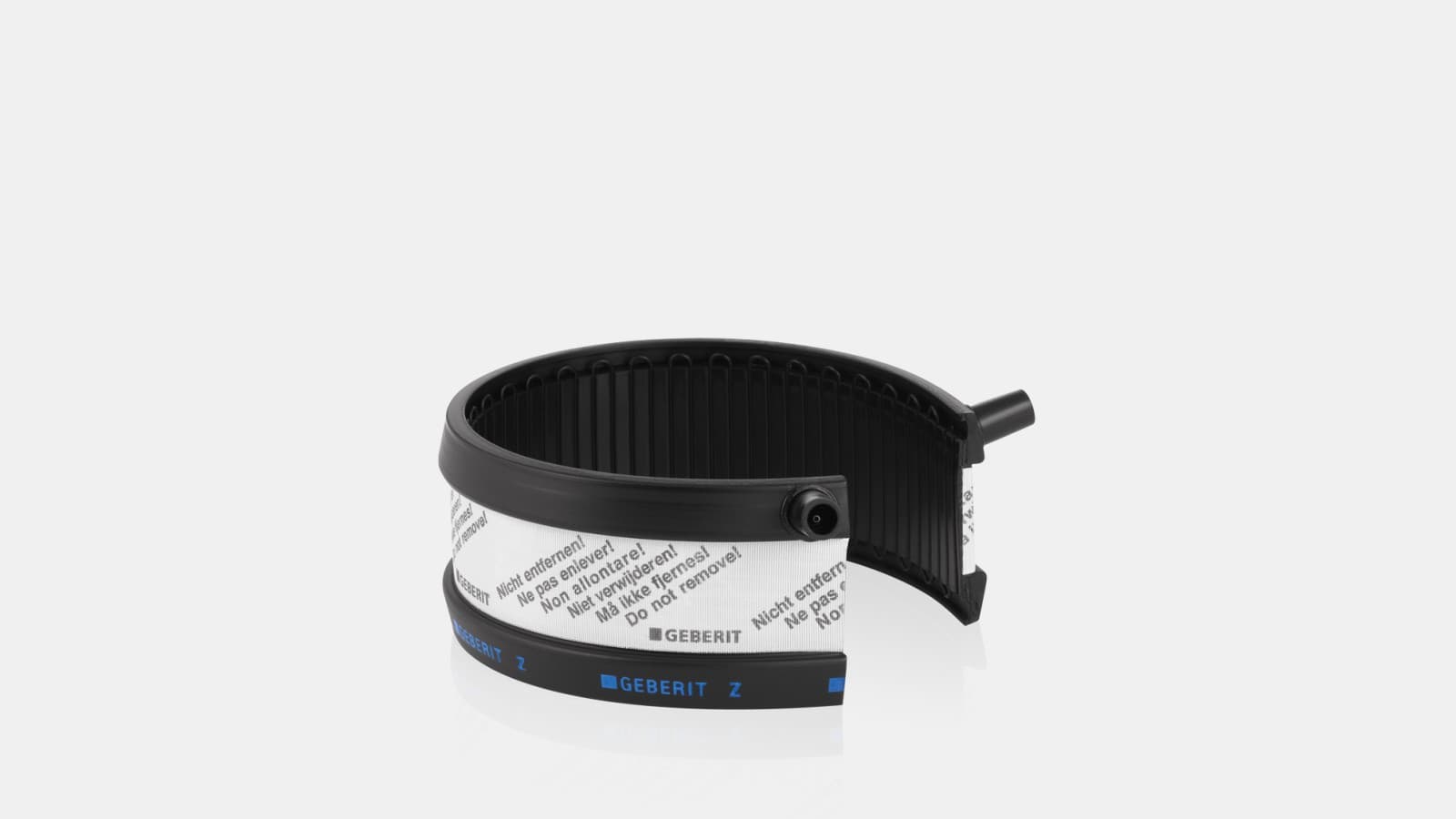

Geberit Pluvia: Монтаж точек крепления с помощью электромуфтовой ленты Geberit

Простой монтаж точек крепления с помощью электросварной муфты Geberit.

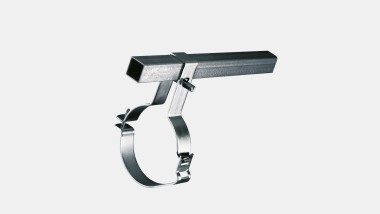

Geberit Pluvia: Крепление труб к опорной рейке

Поскольку опорные рельсы воспринимают большую часть усилий, на конструкцию здания передаются лишь минимальные нагрузки.

Комплект опор Geberit Pluvia

Комплект опор Geberit Pluvia, состоящий всего из нескольких компонентов, повышает как безопасность, так и устойчивость.

Он значительно снижает любые боковые перемещения или колебания, которые могут возникнуть из-за высокой скорости потока воды.

Комплект опор также можно применять для уже установленных и эксплуатируемых систем.

Рекомендуемая установка

d90–d125 с высоты подвеса 60 см
d160–d315 с высоты подвеса 30 см

Проектирование и монтаж Geberit Pluvia

Проектирование

Проектирование системы водостока с крыши — сложный процесс, поэтому Geberit оказывает поддержку в каждом проекте.

От проектирования и проведения тендера до реализации проекта заказчики могут положиться на обширный опыт Geberit. Различные цифровые инструменты помогают обеспечить надёжное проектирование.

Гидравлические расчеты для системы Geberit Pluvia можно выполнить непосредственно в Geberit ProPlanner или используя модуль Geberit Pluvia в Geberit BIM Plug-in для Autodesk Revit®.

Краткое руководство по установке Примеры отдельных строительных сценариев

Монтаж Geberit Pluvia (Плувия) различается в зависимости от строительной ситуации и требований проекта.

Ознакомьтесь с видео по монтажу

Для бетонных кровель

Для бетонных кровель с битумной гидроизоляцией Geberit Pluvia предлагает воронку с увеличенным стальным фартуком, обеспечивающим лучшее соединение с наплавляемым материалом.

Воронки крепятся непосредственно к конструкции кровли.

Для легкой кровли

Для лёгких кровель низкая статическая нагрузка от системы Geberit Pluvia является большим преимуществом. Длинный патрубок воронки также позволяет использовать толстые слои изоляции.

В данном примере показан монтаж воронки Geberit Pluvia с фартуком и крепежным фланцем.

Для кровель с желобом

Благодаря компактной конструкции Geberit Pluvia также подходит для установки в водосточных желобах.

В данном примере показан монтаж воронки Geberit Pluvia с фланцем для желобов.

Референсные проекты

Vodafone Арена, Стамбул (Турция) (© Kaan Verdioglu)

Как Pluvia спасает футбол

Кровельная дренажная система Geberit Pluvia установлена на футбольных стадионах по всему миру.

Больше информации о стандионах

Водоотвод с крыши Multichoice, Johannesburg

Система Geberit Pluvia была выбрана для штаб-квартиры Multichoice в Йоханнесбурге, поскольку она отвечала сложным требованиям проекта, связанным с архитектурой здания и высоким уровнем осадков в этом районе.

Ассортимент Geberit Pluvia Артикулы, техническая информация и многое другое

Перейти в онлайн каталог в раздел Geberit Pluvia

Свяжитесь с нами для консультации

Другие темы раздела

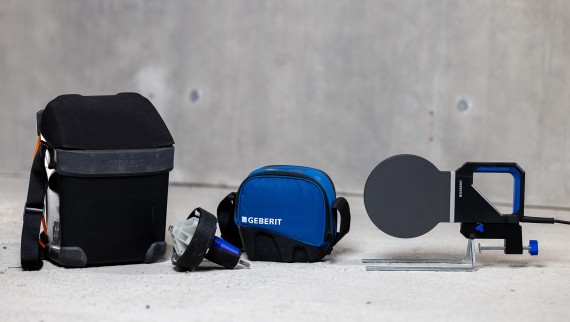

Инструменты и аксессуары для канализационных систем

Компания Geberit предлагает ряд инструментов для сварки и обработки труб, а также совместимые принадлежности для Geberit PE

Подробнее

Geberit PE

Geberit PE подходит для широкого спектра применений в системах канализации в технических зданиях и промышленности благодаря своим ударопрочным свойствам и стойкости к воздействию химикатов.

Подробнее о Geberit PE

Краткий обзор работы сифонной системы

Система Geberit Pluvia спроектирована таким образом, что трубы быстро и полностью заполняются водой во время сильных осадков. Это создает замкнутый, быстротекущий столб воды, который активно отводит дождевую воду с крыши.

Пропускная способность сифонной системы водоотвода очень высокая. Geberit Pluvia позволяет уменьшить количество воронок, диаметр труб и количество стояков по сравнению с традиционными системами водоотвода. Geberit Pluvia может отводить вдвое больше дождевой воды, используя трубу в два раза меньшего диаметра. Это предоставляет инженерам-сантехникам и архитекторам большую свободу проектирования. Уклон труб больше не требуется.

Geberit Pluvia также сокращает строительные работы и требует меньше подключений к канализации. Дополнительным преимуществом является высокая скорость потока, что способствует поддержанию чистоты труб, что значительно снижает потребность в техническом обслуживании и ремонте.
