Geberit Mapress Therm для контуров охлаждения, отопления и холодильных контуров
Экономичная и коррозионностойкая система из нержавеющей стали
Система из низколегированной нержавеющей стали — это коррозионностойкое и рентабельное решение для закрытых контуров охлаждения и отопления, которые не всегда можно защитить от попадания влаги.

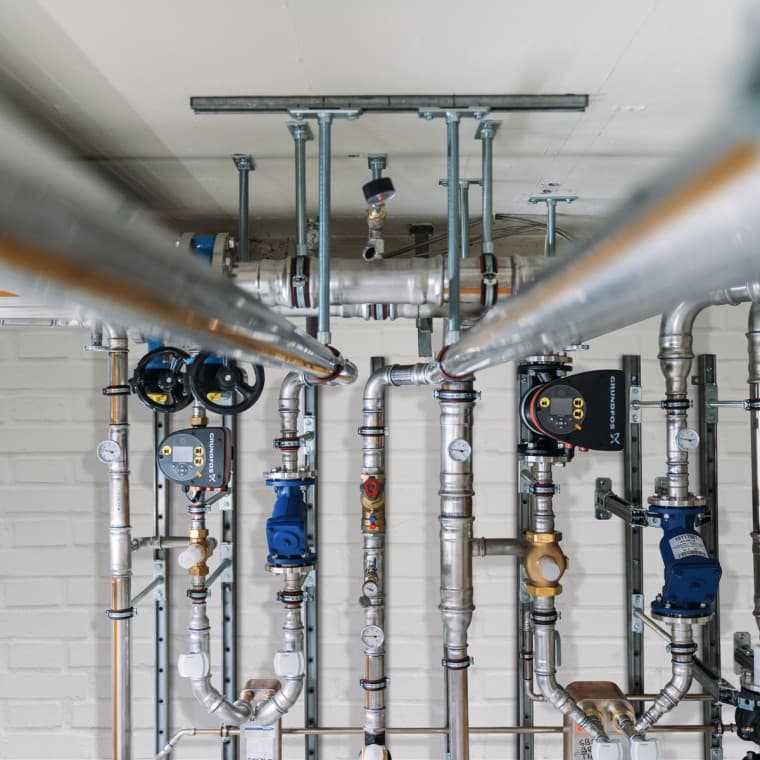

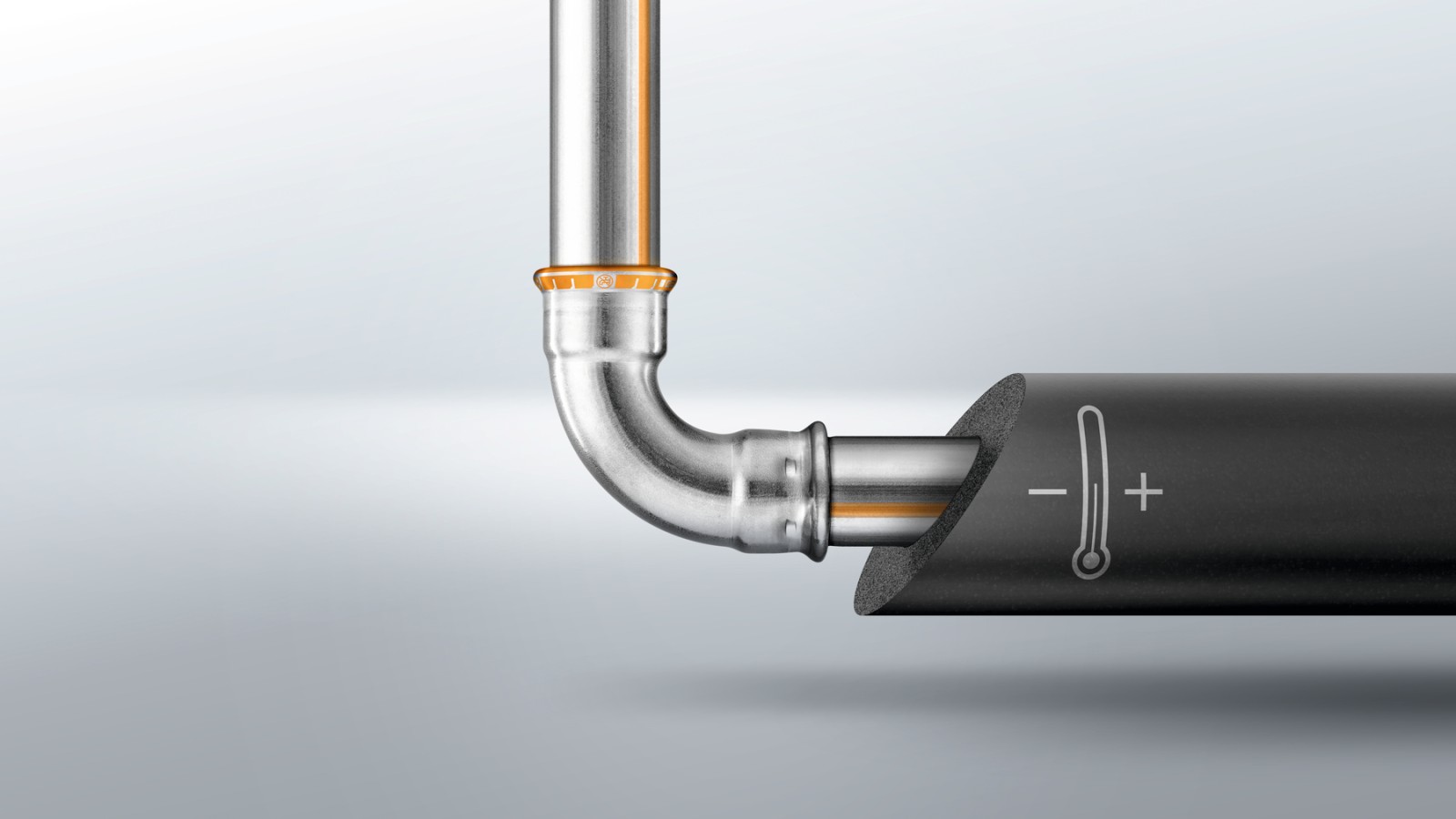

В системах охлаждения разница температур между содержимым трубы и внешней средой приводит к образованию конденсата.
Во время укладки пола опасность могут представлять влажные строительные материалы на основе цемента, недостаточное время высыхания и непреднамеренное попадание гипса или воды с террасы.
Geberit Mapress Therm предлагает идеальное решение для обоих сценариев применения при том же уровне цен и без значительных переделок.

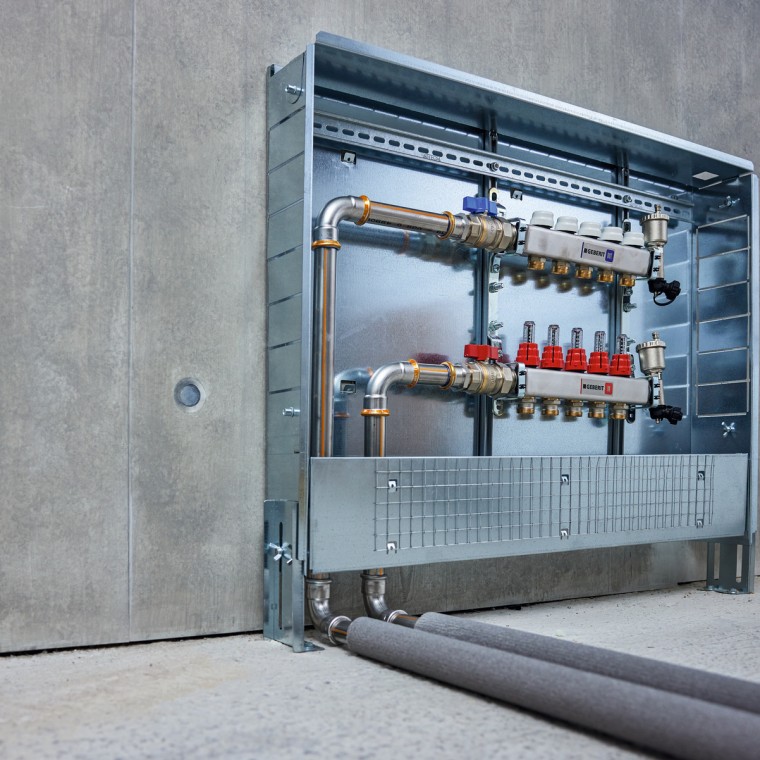

Области применения трубопроводной системы из низколегированной нержавеющей стали
Преимущества Geberit Mapress Therm
Легкое распознавание
Оранжевые идентификаторы и символы непитьевой воды на фитингах и трубах системы.
Четкая идентификация необжатых соединительных элементов
Если индикатор обжима не исчезает, это означает, что соединительный элемент еще не был обжат.
Для контуров отопления и охлаждения
Идеально подходит для жидкостей и сред с разницей температур.
Коррозионностойкость
Коррозионностойкая и экономичная система, благодаря низколегированной нержавеющей стали.
Geberit Mapress Therm Более подробный обзор
Техническая информация на фитингах и трубах системы Geberit Mapress Therm
Размеры
| Номинальный диаметр (DN) | Размеры d x s (мм) |
|---|---|
| 12 | 15 x 1,0 |
| 15 | 18 x 1,0 |
| 20 | 22 x 1,2 |
| 25 | 28 x 1,2 |
| 32 | 35 x 1,5 |
| 40 | 42 x 1,5 |
| 50 | 54 x 1,5 |
| 65 | 76,1 x 1,5 |
| 80 | 89,9 x 1,5 |
| 100 | 104 x 2 |

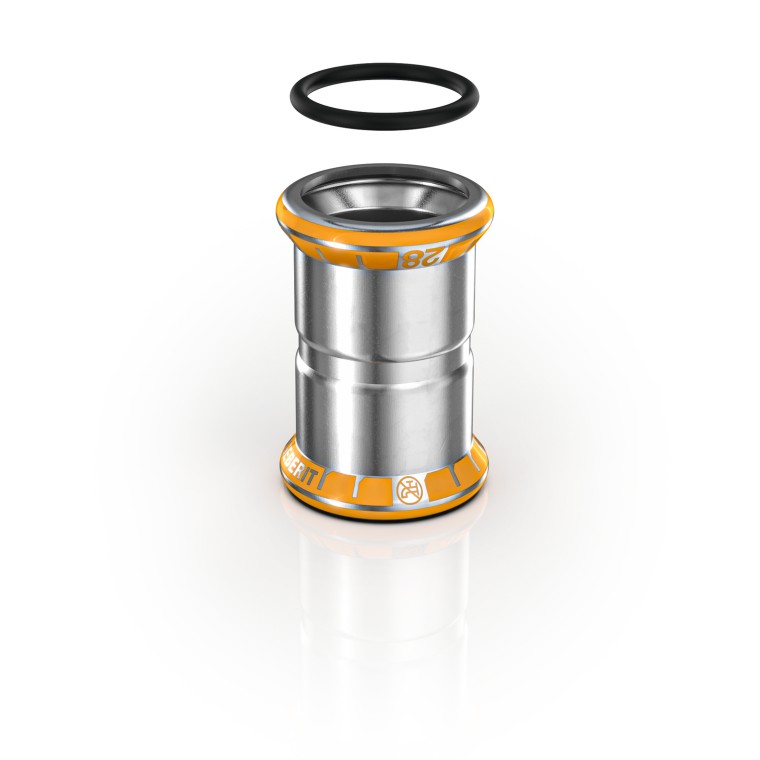

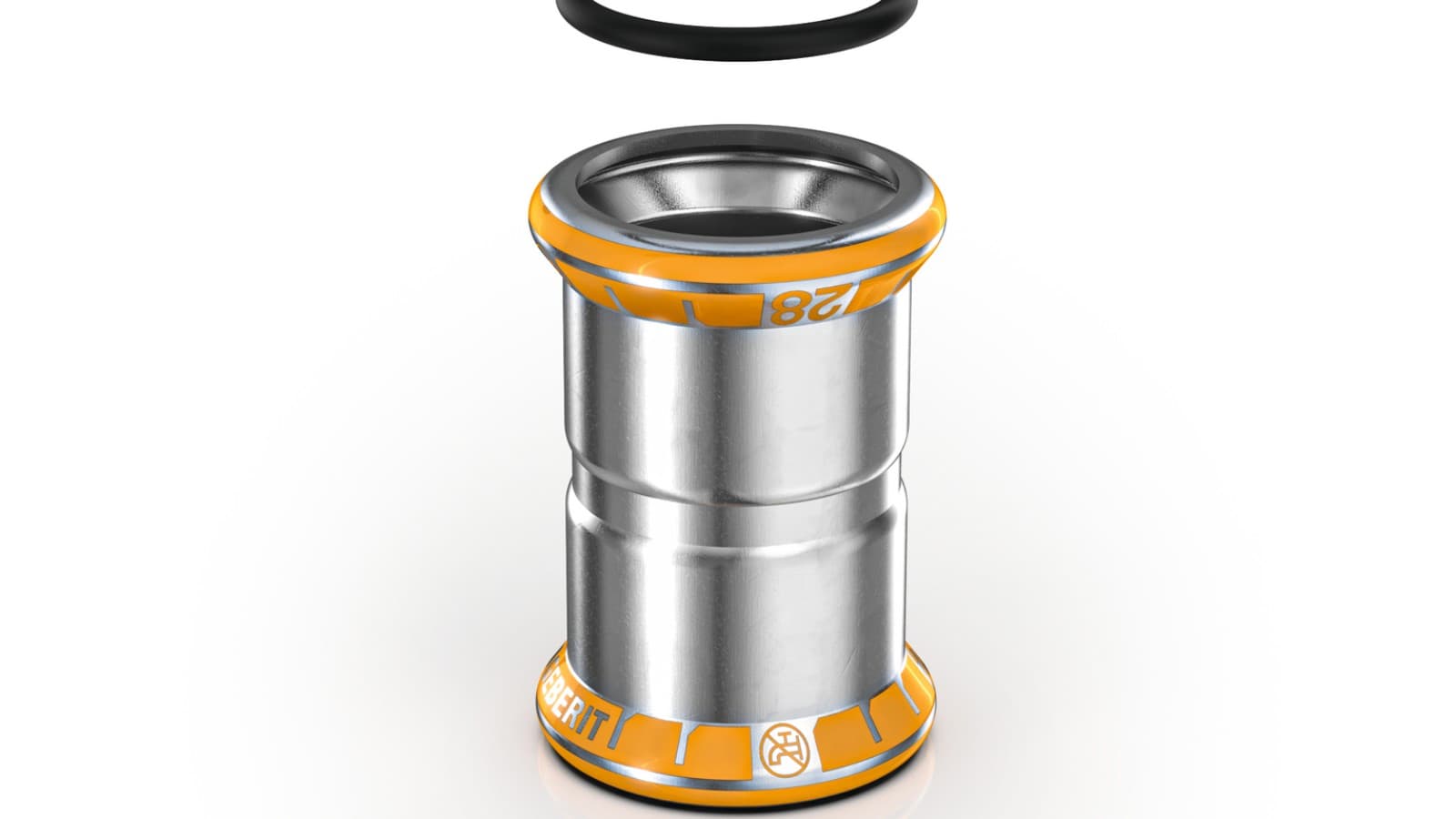

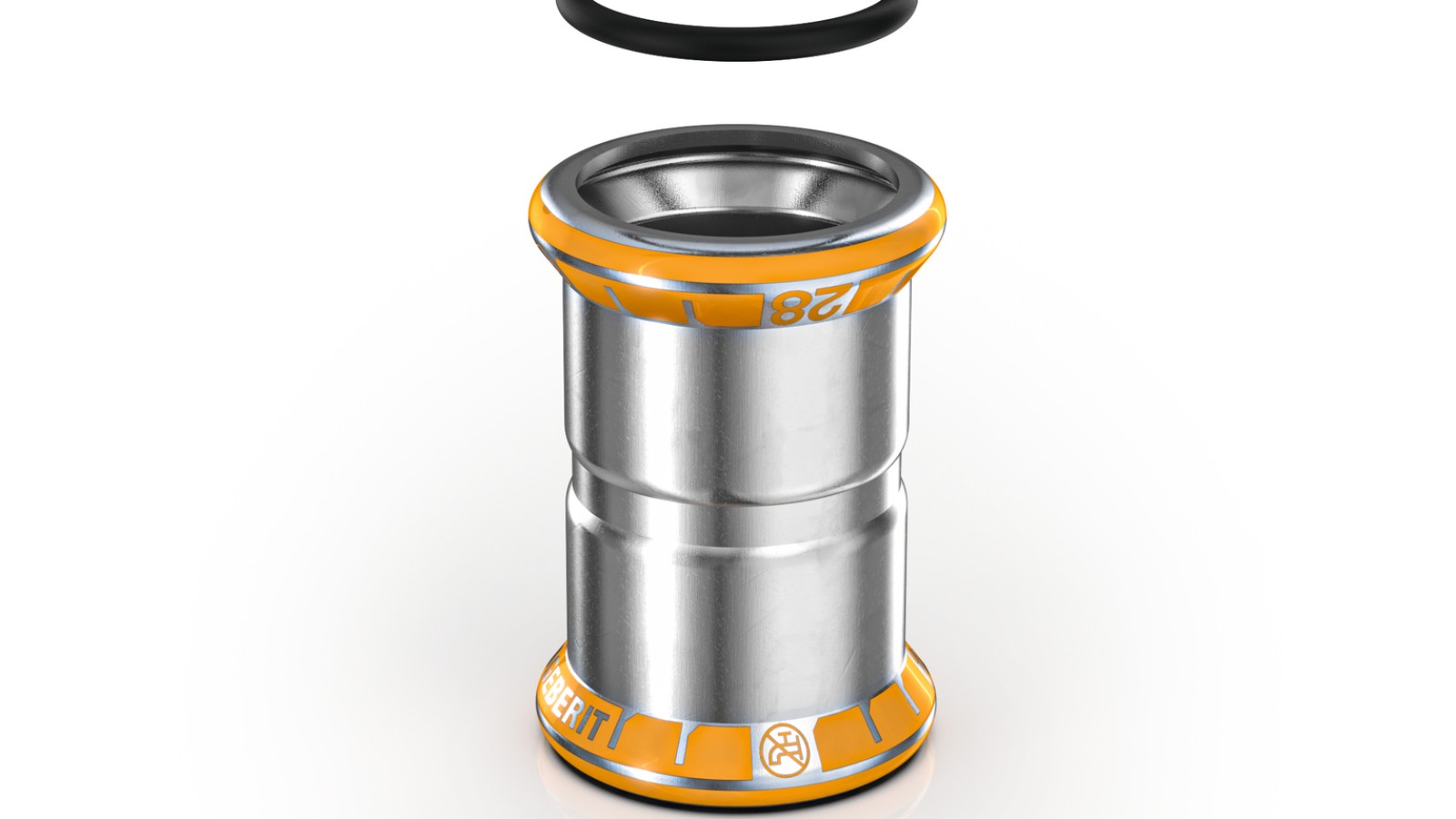

Фитинги
- Оранжевый индикатор обжима для проверки, правильно ли обжаты фитинги
- Оранжевый индикатор обжима указывает на нержавеющую сталь
- Символ непитьевой воды на индикаторе обжима
- Символ непитьевой воды, обжатый на фитинге для надежного распознавания
- Размер напечатан на индикаторе обжима
- Необжатые соединительные элементы негерметичны и легко обнаруживаются во время испытаний давлением
- На выбор доступны 200 различных фитингов
Уплотнение
Жидкие вещества
| Цель применения | Уплотнительное кольцо | Рабочая температура | Максимальное рабочее давление |
|---|---|---|---|
| Охлаждение и нагрев воды без антифриза | Черный | 0–100 °С | 16 бар |
| Охлаждение и нагрев воды без антифриза | Черный | От –30 °С до +120 °С | 16 бар |
| Вода централизованного теплоснабжения≤ 120 °C | Черный | 0–120 °С | 16 бар |
| Вода централизованного теплоснабжения≤ 140°C | Синий | 0–140 °С | 16 бар |
| Теплоноситель (солнечная энергия) | Синий | От –25 °С до +220 °С | 16 бар |

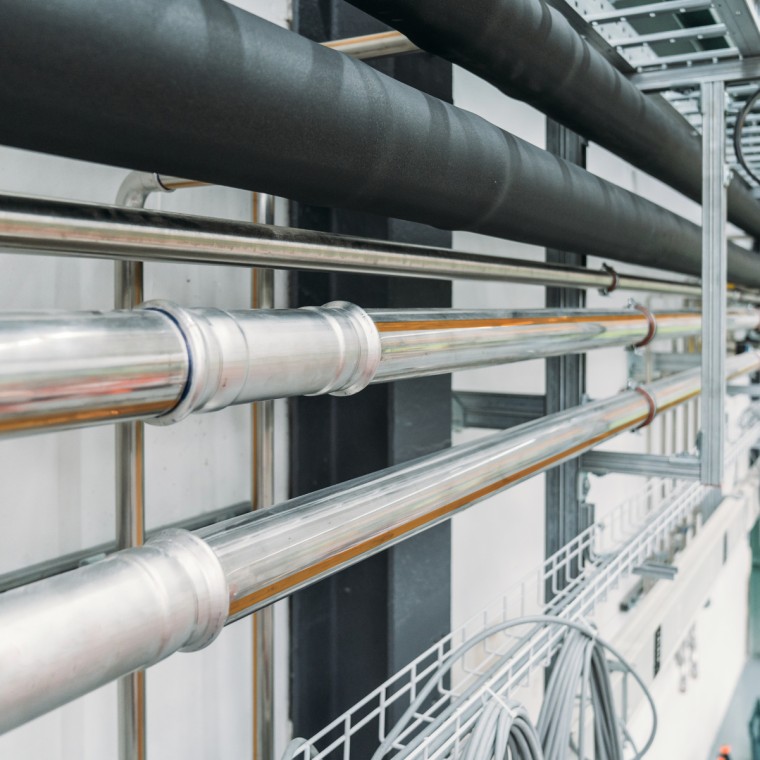

Газообразные вещества
| Цель применения | Уплотнительное кольцо | Рабочая температура | Максимальное рабочее давление |
|---|---|---|---|
| Сжатый воздух (класс чистоты масла 0–3) | Черный | 0–100 °С | 25 / 16 / 12 бар |
| Сжатый воздух (класс чистоты масла 0–X) | Синий | 0–100 °С | 25 / 16 / 12 бар |
| Величина разрежения | Черный | 0–100 °С | Абс. ≥ 0,2 бара |
| Инертные газы (например, азот) | Черный | 0–100 °С | 25 / 16 / 12 бар |

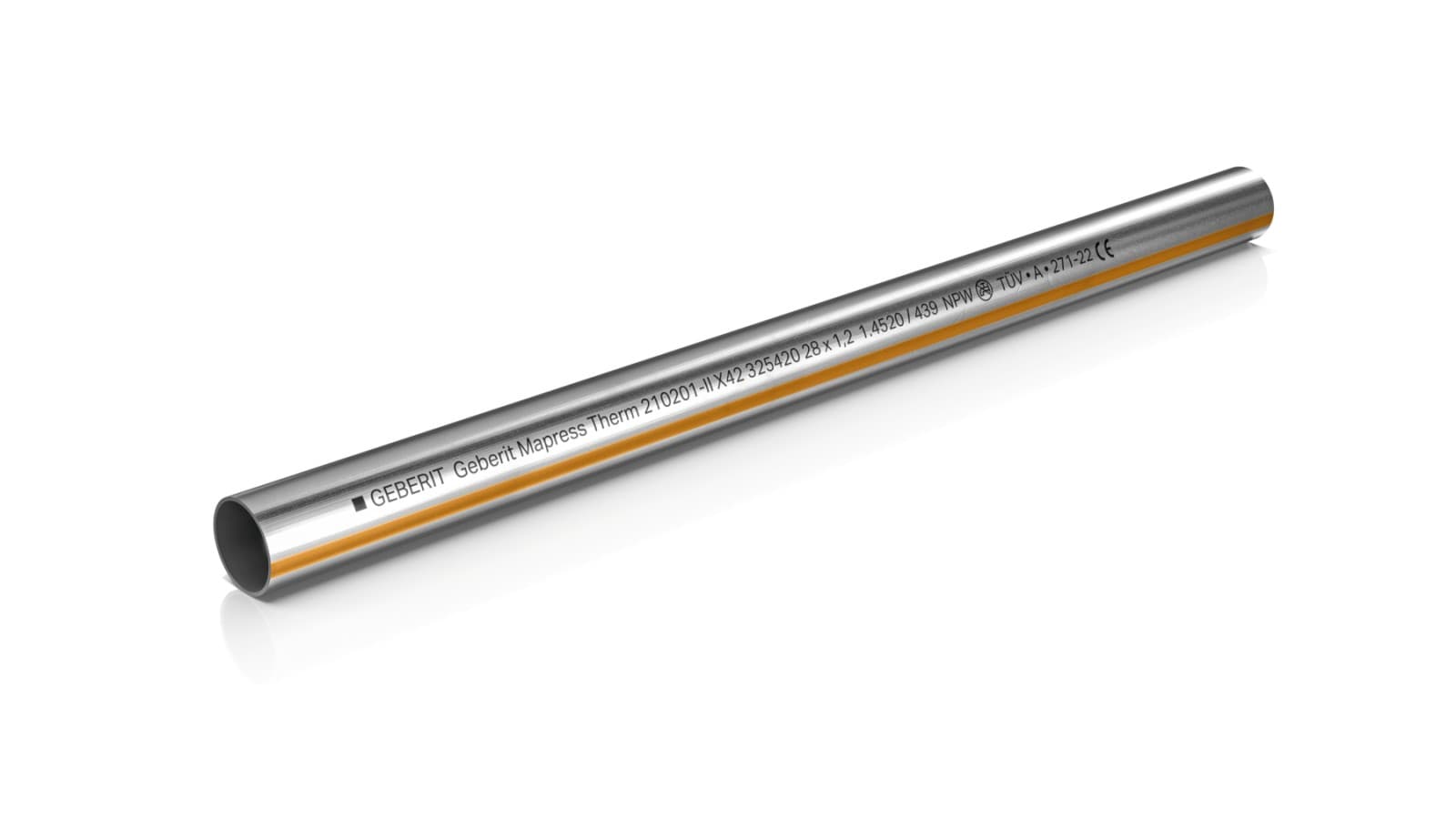

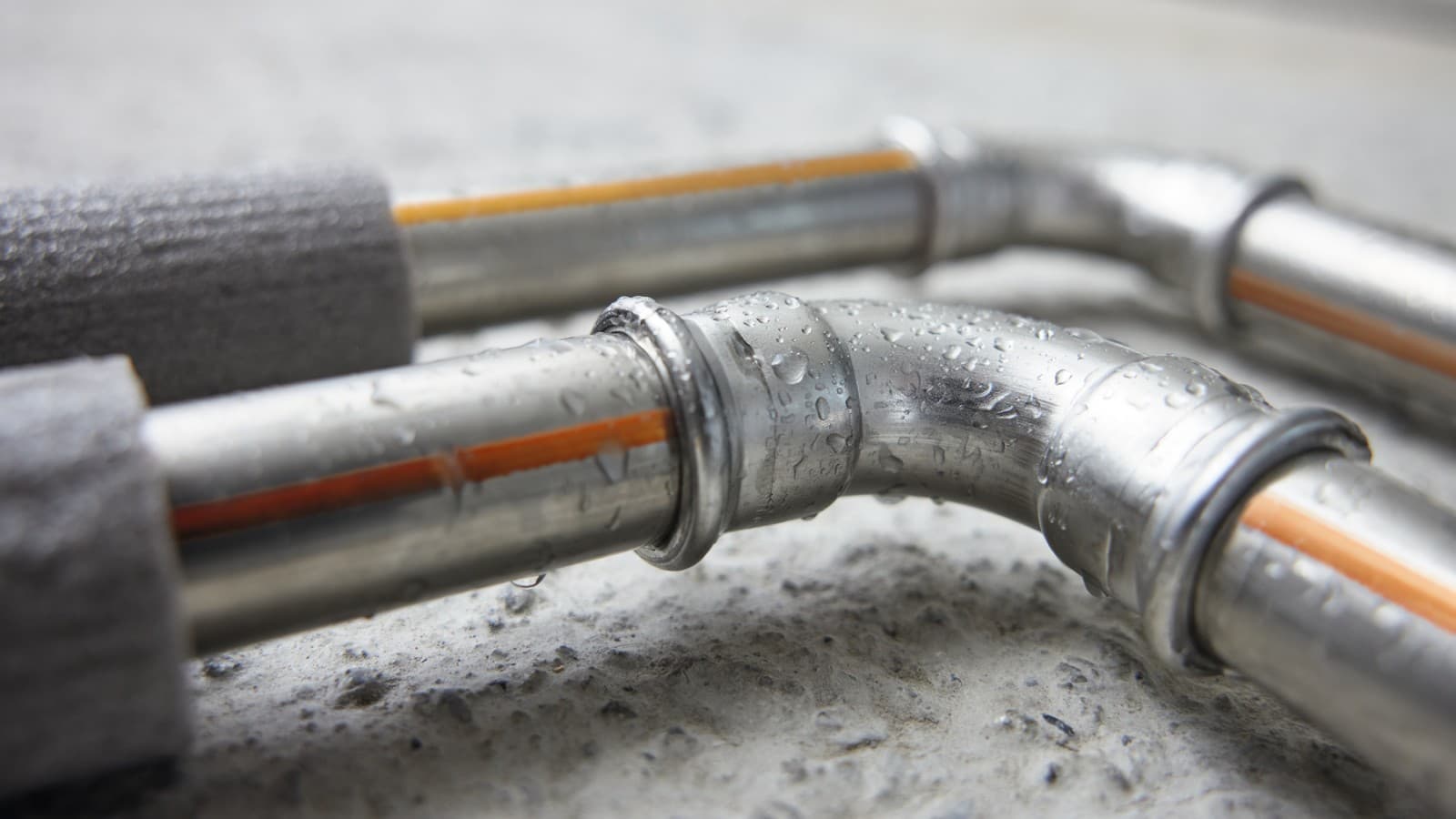

Трубы системы
Трубы системы Geberit Mapress Therm:
- Изготовлены из низколегированной нержавеющей стали, коррозионностойкой
- Маркировка выполнена в виде сплошной оранжевой линии
- Без крышек защитного короба, поскольку должна использоваться в системах для непитьевой воды
Просмотрите похожие изделия

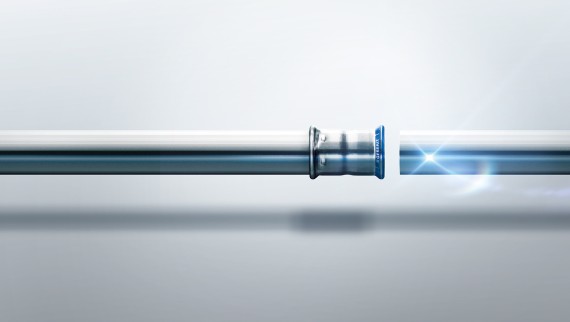

Geberit Mapress из нержавеющей стали
Трубопроводные системы Geberit Mapress из нержавеющей стали получили широкое применение от систем питьевой воды до сложных технологических трубопроводов в промышленности.

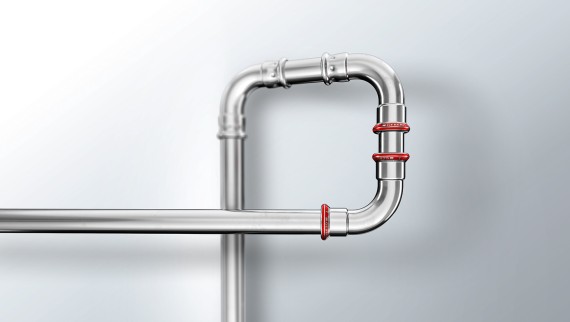

Geberit Mapress из углеродистой стали
