Geberit BIM Plug-in BIM-контент для инженерных систем
Архитекторы и инженеры-сантехники сталкиваются с многочисленными трудностями при цифровом планировании с использованием BIM-объектов. К ним относятся длительный поиск нужных данных и работа с большими объёмами устаревшего или некорректного BIM-контента.
С помощью плагина Geberit BIM компания Geberit предлагает инновационное решение для цифрового планирования технических систем здания (инженерные системы: механические, электрические и сантехнические).
Приложение Geberit BIM Plug-in для Autodesk® Revit® эффективно объединяет инструмент для расчета инсталляционных систем и Geberit Pluvia в единое комплексное решение. Geberit BIM Plug-in упрощает и повышает эффективность проектирования инженерных систем.
Преимущества Geberit BIM Plug-in
Облегченный формат данных
Сокращение объема данных экономит вычислительную мощность и повышает эффективность планирования.
Нейтральные к производителю объекты
Для публичных тендеров данные можно преобразовать в общие обозначения, без упоминания брендов, одним щелчком мыши.
Контент всегда актуален
BIM-контент в каталоге всегда актуален и соответствует выбранному региону.
Простое проектирование
Практические функции для поддержки детального проектирования, а также проектирования узловых конструкций.
Характеристики BIM-контента Облегченные данные для Autodesk Revit
Приложение должно быть простым, надежным и максимально практичным. Именно поэтому Geberit придерживается собственного высокого стандарта BIM-контента, который оставляет открытыми все возможности. Воспользуйтесь следующими особенностями нашего BIM-контента:

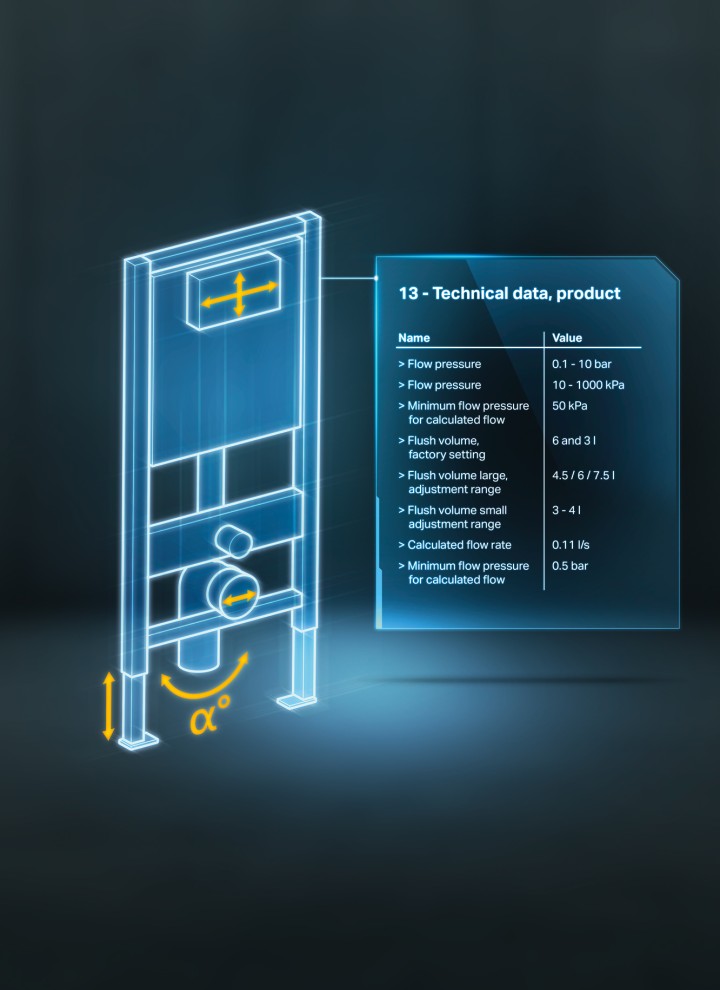

Высокая плотность информации с простой в использовании геометрией
Геометрическая сложность BIM-контента (Revit) продукции Geberit существенно снижена, что позволяет экономить компьютерные и программные ресурсы и способствовать повышению эффективности рабочих процессов.
Контент всегда актуален
Прямое подключение к системе управления информацией о продукции Geberit (PIM-система) гарантирует постоянную актуальность контента.
Простой переход к общим обозначениям
Для публичных тендеров BIM-контент Geberit можно изменить на общие обозначения одним щелчком мыши во встроенных параметрах. После завершения тендера эту настройку можно сбросить, чтобы избежать трудоёмкой замены объектов в BIM-модели. Это значительно экономит время инженеров-сантехников.
Данные доступны для проектирования офлайн
Те, кто не может или не имеет права работать с цифровыми инструментами, имеют возможность загрузить BIM-контент отдельных продуктов в Geberit online каталоге.
Доступные модули
Плагин Geberit BIM предлагает четыре модуля для поддержки специалистов в области цифрового проектирования инженерных систем. Эти функции доступны непосредственно в Autodesk Revit.
После загрузки плагин Geberit BIM автоматически устанавливается в нужную папку программы. После перезапуска приложения Revit плагин Geberit BIM отображается на вкладке «Надстройки» и может быть там открыт.
Модуль каталога: прямой доступ к BIM-контенту продукции Geberit

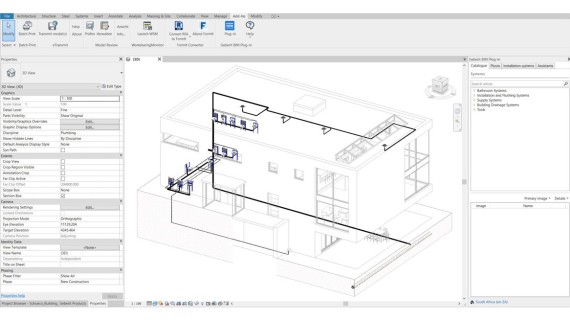

Модуль «Каталог» предоставляет пользователям прямой доступ ко всему BIM-контенту Geberit. Контент всегда актуален. Больше никаких утомительных поисков BIM-контента на различных сайтах. Модуль «Каталог» включает в себя целый ряд групп продуктов, включая трубопроводные системы, системы инсталляции, а также керамические изделия и мебель для ванных комнат. Этот модуль также обеспечивает доступ ко всем документам, связанным с продуктом.
Диапазон функций:
- Прямой доступ к текущим и рыночно-ориентированным BIM-объектам продукции Geberit
- Прямой ввод артикулов Geberit для быстрого поиска продукции
- Прямая ссылка на каталог продукции Geberit для получения дополнительной информации о продукции
- Ассортимент продукции Autodesk Revit на уровне продукта
- BIM-объекты Geberit на 25 языках
- Преобразование планировки в нейтральные для производителя иллюстрации одним нажатием кнопки для тендеров на общественные проекты
Модуль «Инсталляции»: Планирование Geberit Duofix

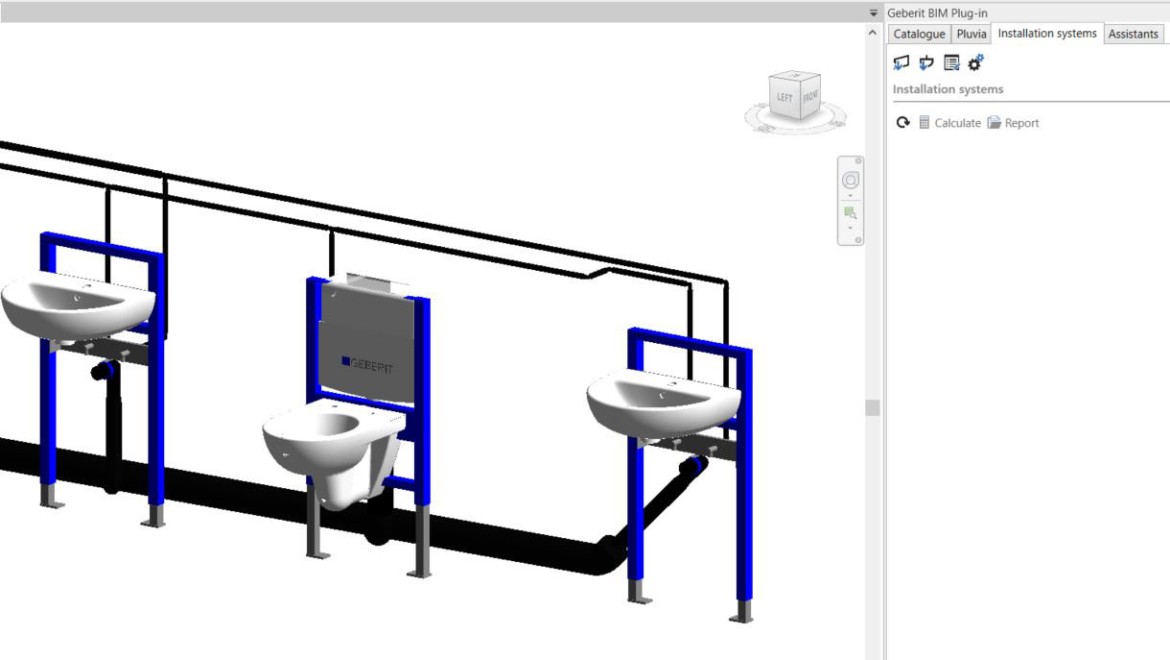

Модуль обеспечивает простое и эффективное планирование инсталляционных систем Geberit.
Вы можете автоматически проектировать и рассчитывать монтаж пристенных конструкций без использования дополнительных инструментов. Результаты включают в себя не только строительные чертежи, но и точные размеры разрезов и спецификации материалов.
Диапазон функций:
- Простое проектирование инсталляционных систем Geberit Duofix
- Функция экспорта в модуль «Детальное планирование в 3D» в Geberit ProPlanner
- Расчет в соответствии с действующими директивами и нормативными актами Geberit
- Автоматический вывод спецификаций материалов, спецификаций, спецификаций и ведомостей разрезов, а также планов этажей, чертежей фасадов и монтажных чертежей
Модуль Pluvia: Расчет и определение размеров водостока с кровли

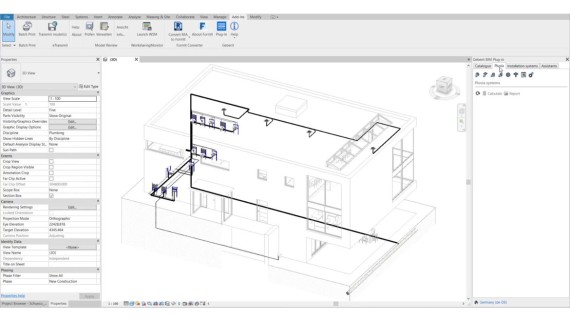

Для расчета гидравлической сертификации и определения размеров водосточной системы Geberit Pluvia непосредственно в Autodesk Revit.
Диапазон функций*:
- Гидравлический расчет непосредственно в Autodesk Revit
- Автоматический расчет размеров планируемой водосточной системы Geberit Pluvia
- Гидравлическая сертификация, включая спецификацию материалов в формате PDF или Excel
- Интеграция действующих норм, стандартов и новых продуктов Geberit
- Расчет в соответствии с национальными стандартами или нормами Geberit
- Автоматический вывод спецификаций материалов, гидравлических характеристик и спецификаций
*Для использования плагина Geberit Pluvia требуется действующая лицензия Geberit ProPlanner. Файл лицензии можно экспортировать из программы Geberit ProPlanner: выберите пункты меню «Справка» -> «Управление лицензиями» -> «Данные лицензии». Если у вас ещё нет лицензии Geberit ProPlanner, обратитесь к представителю Geberit.
Модуль мастера: полезные функции для планирования и изготовления сборных конструкций
Модуль Wizard содержит различные практические функции, которые помогают делать детализацию узлов предсборки просто и эффективно.
Функции модуля Wizard
разъединение участка труб

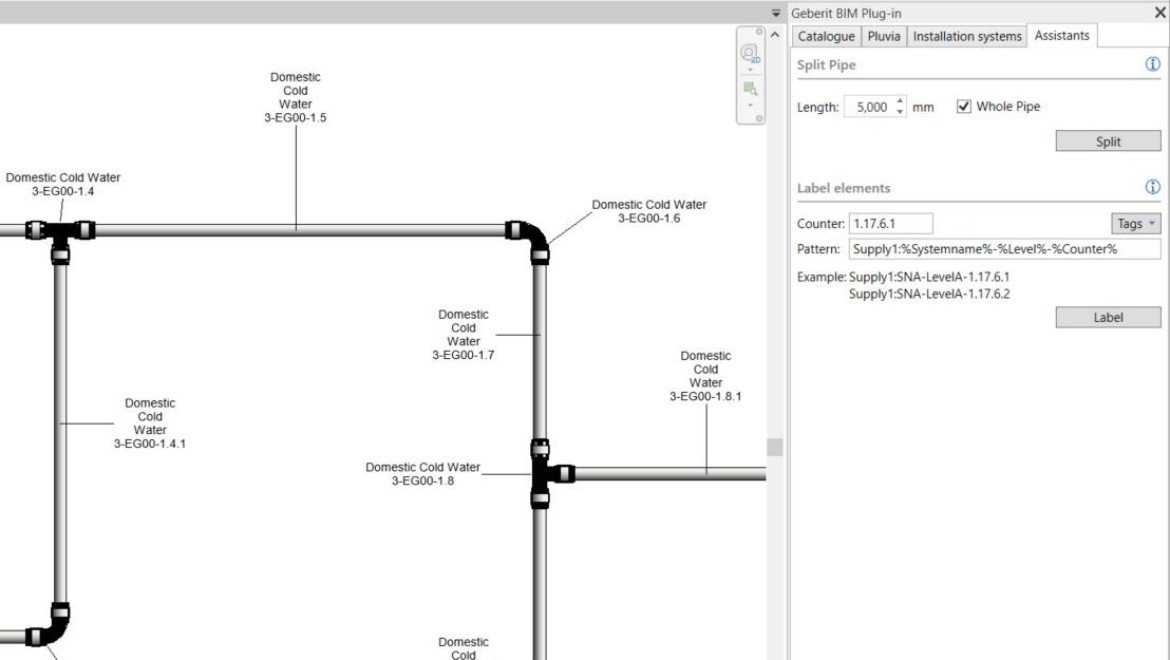

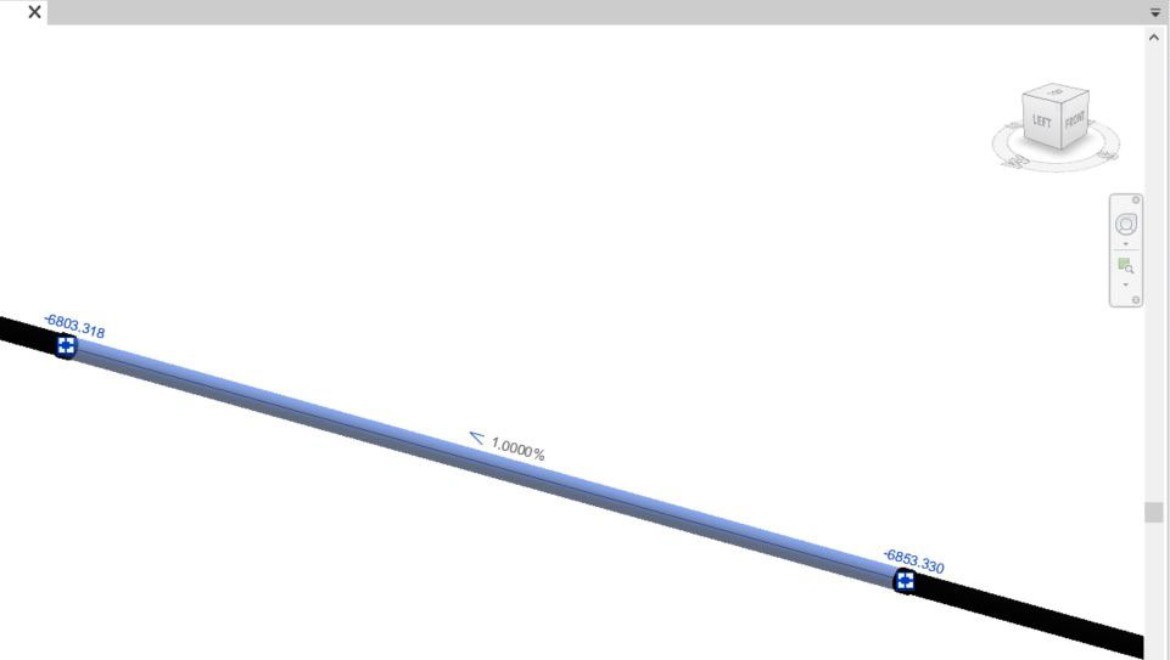

Трубы можно разрезать на отрезки произвольной длины. В получившиеся точки соединения автоматически устанавливаются соответствующие фитинги.

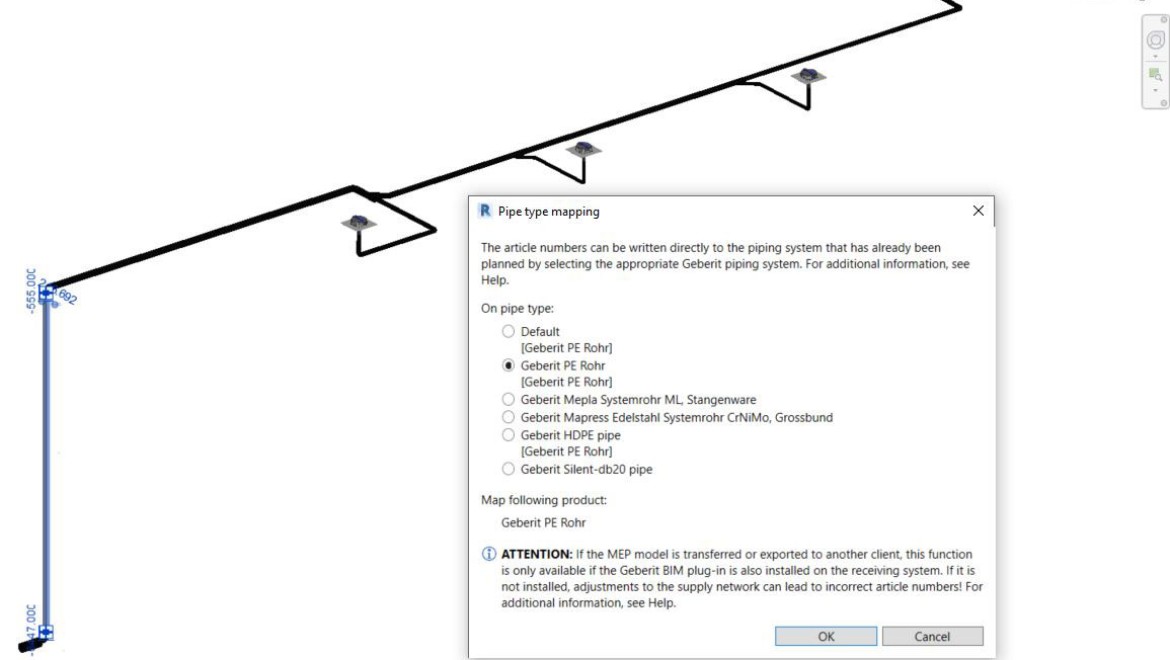

Маркировка элементов
Элементы выбранного участка трубопровода можно пронумеровать и маркировать уникальным номером, чтобы их можно было упорядочить на этапе предварительного изготовления.
Оптимизация расхода труб
Чтобы сократить количество отходов при предварительном изготовлении необходимых труб, функция оптимизатора резки труб может создать CSV-файл с оптимальными длинами резки.
Бренд-нейтральное превью
При активации этой функции номера артикулов, названия продуктов и информация о производителе не будут отображаться в идентификационных данных.
Центр скачивания
Центр загрузок в плагине Geberit BIM ориентирован на конкретный рынок. Это означает, что отображаются только продукты, доступные на данном рынке.
Будущее уже наступило – BIM
Последние обновления для плагина Geberit BIM
Плагин Geberit BIM постоянно расширяется и совершенствуется. Новая версия выходит дважды в год — в апреле и октябре. Узнайте об оптимизации последних версий:
